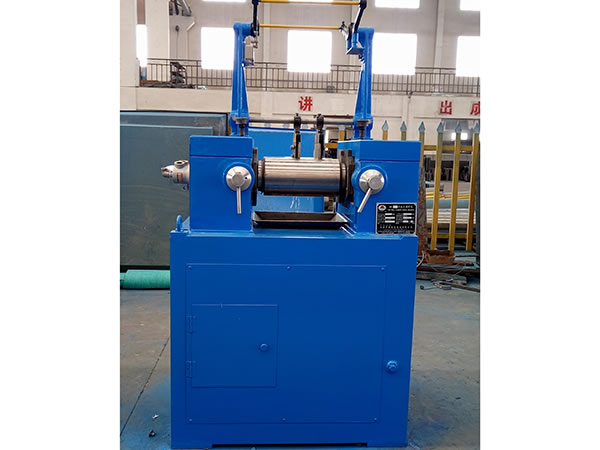

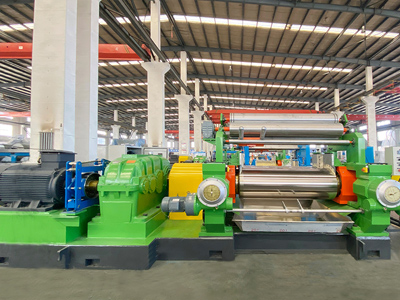

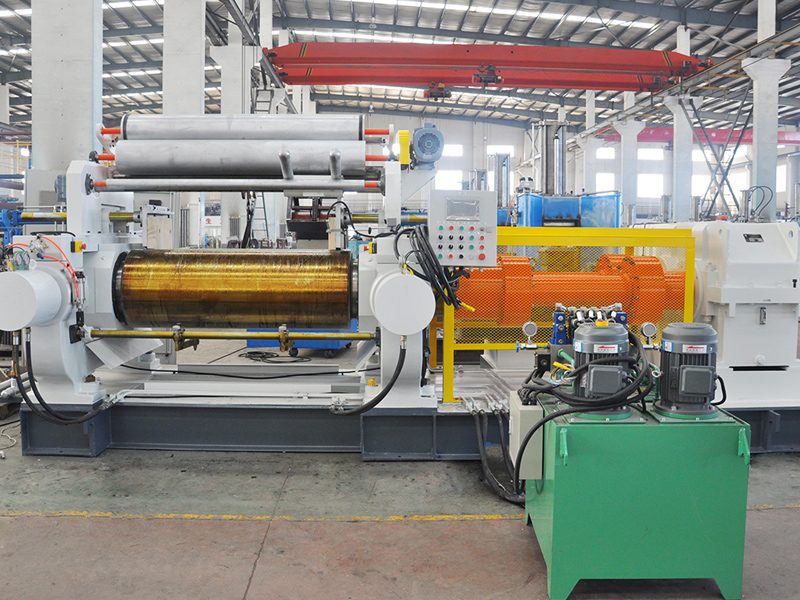

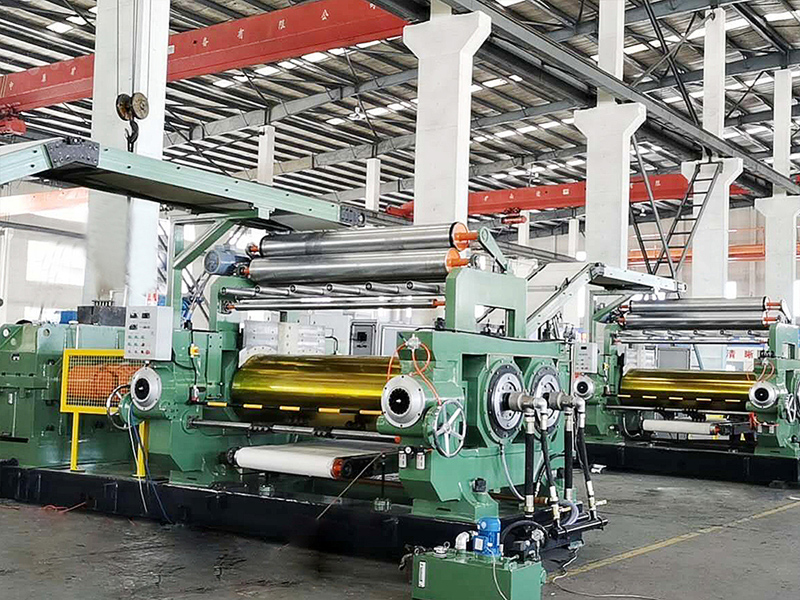

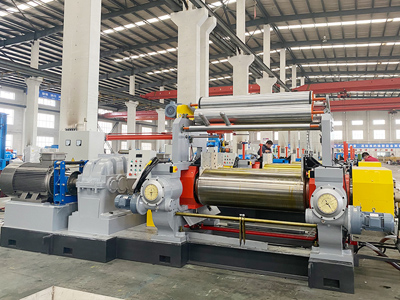

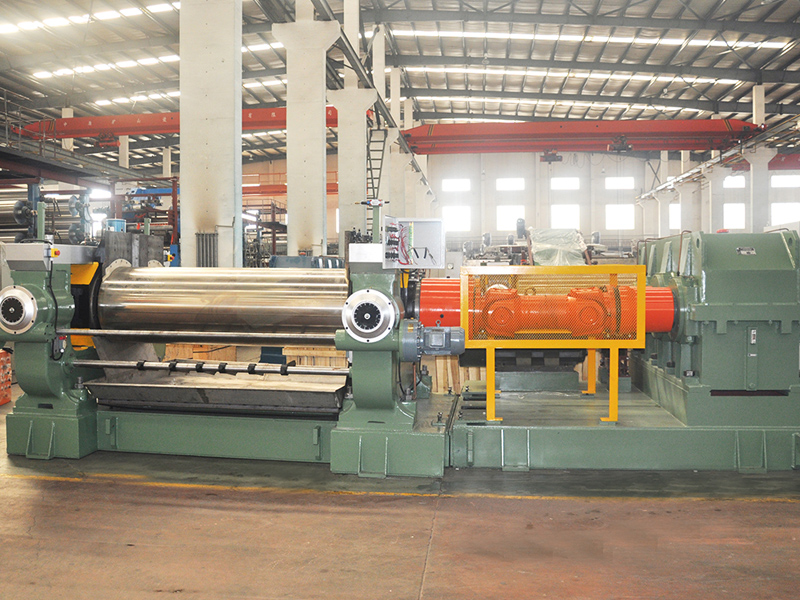

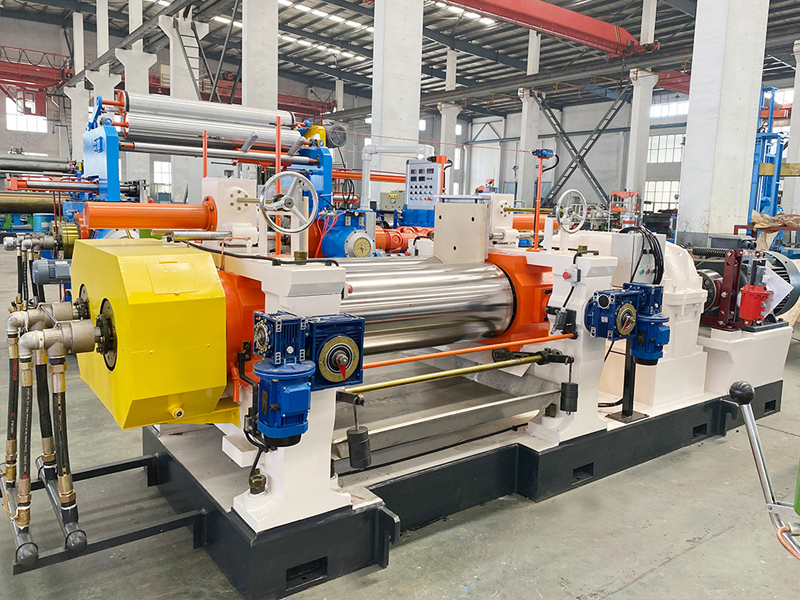

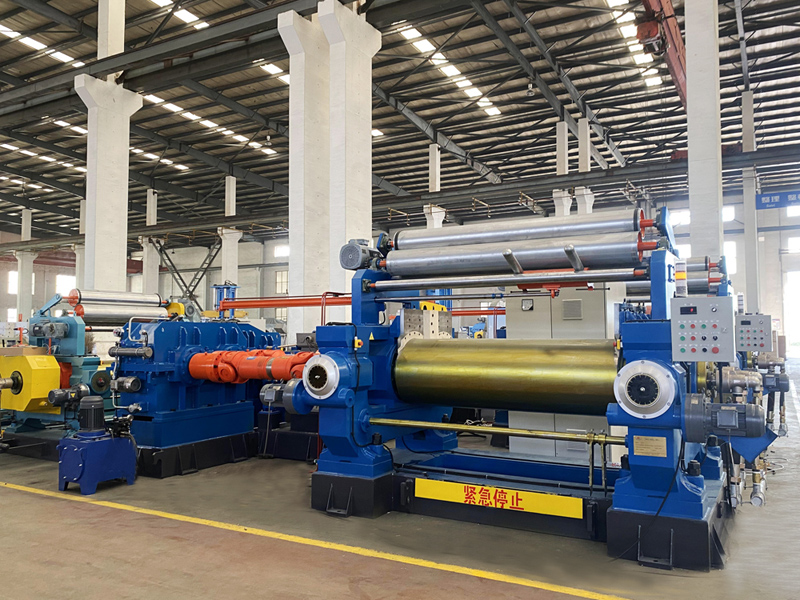

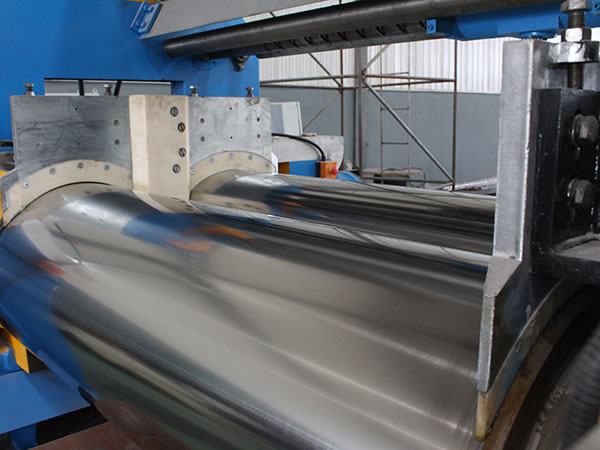

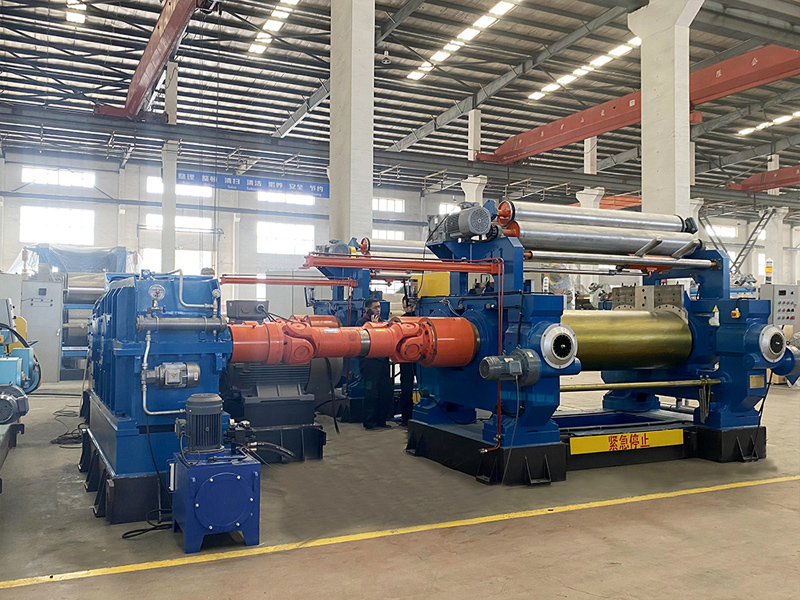

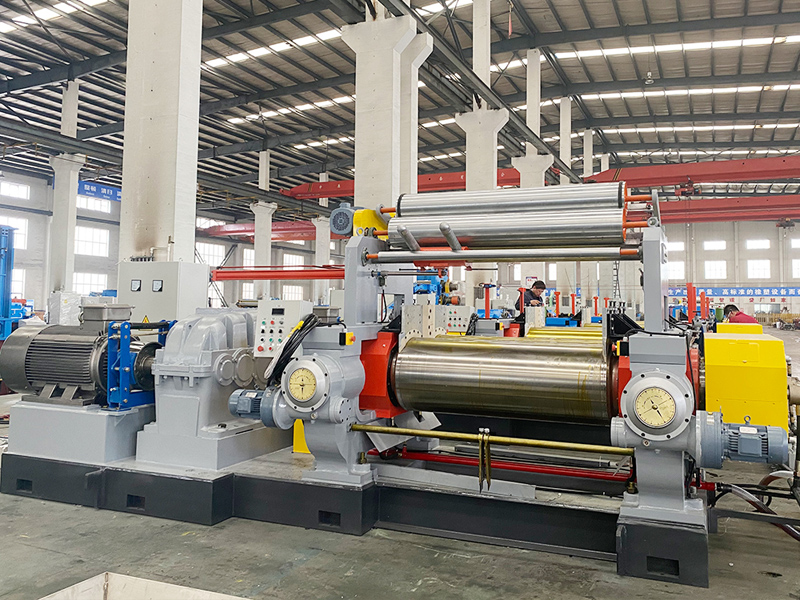

تُستخدم هذه الطاحونة ذات البكرتين للخلط والتكرير الحراري وفرد المطاط، حيث أن البكرات مصنوعة من الحديد الصلب المبرد بصلابة HS72±2°، كما أن جميع المحامل المستخدمة هي محامل دوّارة. فضلاً عن ذلك، تم تصميم مخفض التروس المثبت على مطحنة البكرات بسطح مقوى ومتصل مباشرة بالمحرك الرئيسي، مما يضمن ضوضاء منخفضة وكفاءة نقل عالية. كما يحقق الخلاط توفير تكاليف اليد العاملة ويمكن أيضًا تركيبه على مطحنة البكرتين إذا لزم الأمر. كما تجدر الإشارة إلى أنه يتم تشغيل بكرة السحب بواسطة محرك متغير التردد، وبالنسبة للمكونات الدوارة على وحدة البثق، يتم استخدام براغي ترددية وهيدروليكية.
الخواصالموديل | مطحنة مفتوحة للمطاط | |||||||||||||
وحدة فرد المطاط | -- | -- | -- | -- | KY-400 | KY-450 | KY-550 | -- | KY-610 | KY-660 | KY-710 | KY-810 | ||
قطر البكرة (الأسطوانة) | مم | 160 | 200 | 250 | 360 | 400 | 450 | 550 | 560-510 | 610 | 660 | 710 | 810 | |
طول البكرة (الأسطوانة) | مم | 320 | 450 | 620 | 900 | 1000 | 1200 | 1530 | 1530 | 1930 | 2130 | 2200 | 2540 | |
السرعة الخطية للبكرة الأمامية (للأسطوانة الأمامية) | م/ دقيقة | 9 | 15 | 17.4 | 17.7 | 19.3 | 21.8 | 28 | 26.4 | 30.5 | 30 | 31.9 | 32 | |
السرعة الخطية للبكرة الأمامية (ماكينة فرد الألواح) | م/ دقيقة | -- | -- | -- | -- | 24.6 | 25.6 | 31 | -- | 30 | 31.6 30.5 | 30.26 | 32 | |
نطاق السرعة بين البكرات الأمامية والخلفية | مطحنة المطاط المفتوحة | 1:1.35 | 1:1.27 | 1:1.1 | 1:1.17 | 1:1.27 | 1:1.27 | 1:1.2 | 1:1.2 | 1:1.13 | 1:1.24 | 1:1.2 | 1:1.13 | |
وحدة فرد المطاط | -- | -- | -- | -- | 1:1.08 | 1:1.08 | 1:1.09 | -- | 1:1.09 | 1:1.09 1:1.13 | 1:1.09 | 1:1.09 | ||
الحد الأقصى للفجوة بين البكرات | مم | 4.5 | 8 | 8 | 10 | 10 | 12 | 15 | 15 | 15 | 15 | 15 | 15 | |
سعة نظام التغذية | كجم | 1-2 | 10 | 10-15 | 10-20 | 18-35 | 50 | 50-65 | 50-65 | 140 | 165 | 190 | 350 | |
قدرة المحرك | كيلووات | 5.5 | 11 | 18.5 | 22 | 45 | 55 | 110 | 90 | 160 | 185/250 | 280 | 355 | |
الأبعاد | الطول | مم | 1520 | 2100 | 3300 | 4000 | 4471 | 5150 | 6550 | 6300 | 6650 | 6750 | 8185 | 9800 |
العرض | مم | 920 | 1700 | 1115 | 1600 | 1850 | 1790 | 2200 | 2200 | 2910 | 3400 | 3910 | 5200 | |
الارتفاع | مم | 1620 | 1460 | 1345 | 1800 | 1760 | 1830 | 1850 | 1850 | 2000 | 2100 | 2270 | 2950 | |
الوزن الكلي | طن | ~2 | ~2.5 | ~3.2 | ~5.5 | ~8.3 | ~11.4 | ~22 | ~22.5 | ~35 | ~42 | ~59 | ~74 |
